انواع تابلو برق از نظر سطح ولتاژ

تابلوهای برق صنعتی از نظر ولتاژ، می توانند دارای سه ولتاژ قوی، متوسط و ضعیف باشند که اغلب از دو ولتاژ متوسط و ضعیف آن استفاده می شود، در ادامه به بررسی این سه مورد می پردازیم.

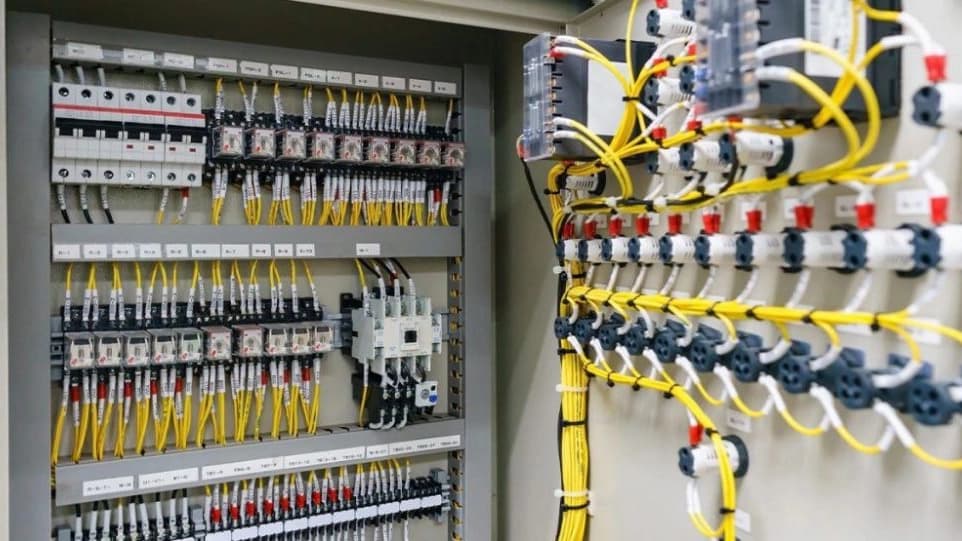

تابلوبرق هاي فشار ضعيف (LV) :

تابلوهاي برق‌ فشار ضعيف (Low Voltage) در سطح ولتاژ کمتر از 1000V دسته بندی می‌شوند. مطابق استاندارد IEC60439-1 تابلو برق فشار ضعیف ترکیبی از یک یا چند المان قطع و وصل فشار ضعیف، همراه با تجهیزات کنترلی، اندازه گیری، نشانگر، المان های حفاظتی و تنظیم کننده می‌باشد.
تجهیزات تابلوبرق فشار ضعیف براساس نیاز پروژه طراحی شده و نصب می گردد. کلیه اتصالات (Interconnection) که شامل اتصالات الکتریکی، مکانیکی داخلی و قطعات ساختمانی است، برقرار می شود. ولتاژ نامی تابلو فشار ضعیف معمولأ تا 690 ولت و ولتاژ موثر (RMS) تا 400 ولت می باشند.
تابلو برق فشار ضعیف معمولا در دو نوع تابلو ایستاده ثابت(Fix) و تابلو ایستاده کشویی (Withdraw able) ساخته می‌شوند که در بخش انواع تابلوهای برق آن‌ها را بررسی خواهیم کرد.
کاربرد تابلوبرق ولتاژ پایین برای محافظت از تجهیزات و مدارهای برق طراحی شده در تاسیسات صنعتی، تجاری، ژنراتورها، موتورها، مدارهای تغذیه، ترانسفورماتورها و … می باشد.

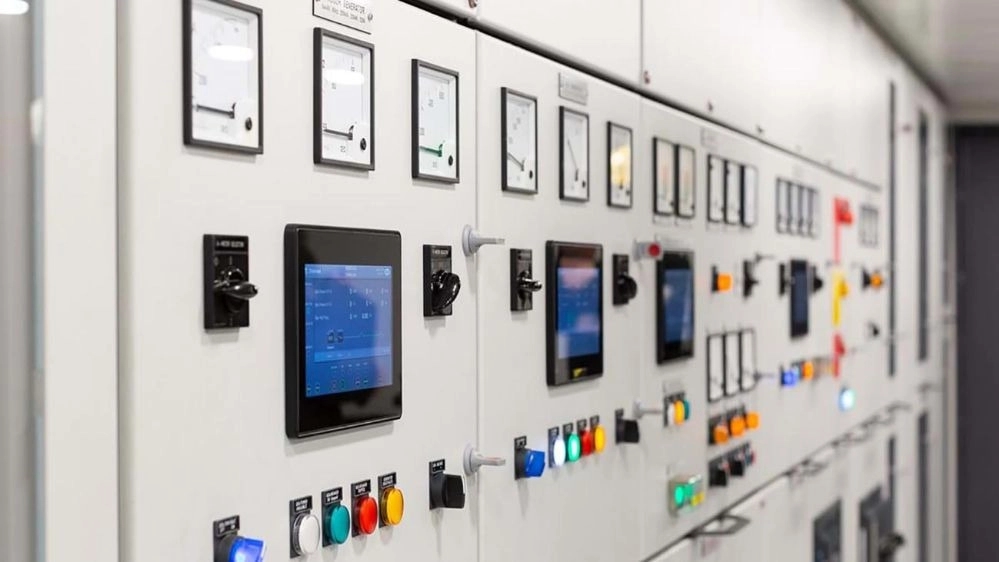

تابلوبرق هاي فشار متوسط (MV):

تابلوهای برق فشار متوسط (Medium Voltage) در سطح ولتاژ بين 1000V تا 36000V دسته بندی می‌شوند و معمولا به صورت چند سلولی مونتاژ می شوند.

تجهیزات تابلوبرق فشار متوسط شامل بدنه، ترانفورماتور ولتاژ و جریان، کلید (دژنکتور)، کنتاکتور فشار متوسط، رله، باسبار، لوازم اندازه گیری و تجهیزات کنترلی است.

تابلوهای فشار متوسط را نیز مانند تابلو های فشار ضعیف می‌توان به دو دسته کلی تابلوهای فشار متوسط ثابت (Fix) و تابلوهای فشار متوسط کشويي (Withdraw able) تقسيم کرد.

در مراکزی که با هدف توزیع جریان برق یا انتقال آن فعالیت می کنند، بهترین گزینه استفاده از تابلو برق فشار متوسط خواهد بود. اشباع کردن محفظه تابلوبرق فشار متوسط با گاز هگزاپلوئید گوگرد، ایمنی فوق‌ العاده‌ ای برای اپراتور به وجود خواهد آورد.

تابلوبرق های فشار قوی (HV) :

تابلوهای برق فشار متوسط (Medium Voltage) در سطح ولتاژ بين 1000V تا 36000V دسته بندی می‌شوند و معمولا به صورت چند سلولی مونتاژ می شوند.

تجهیزات تابلوبرق فشار متوسط شامل بدنه، ترانفورماتور ولتاژ و جریان، کلید (دژنکتور)، کنتاکتور فشار متوسط، رله، باسبار، لوازم اندازه گیری و تجهیزات کنترلی است.

تابلوهای فشار متوسط را نیز مانند تابلو های فشار ضعیف می‌توان به دو دسته کلی تابلوهای فشار متوسط ثابت (Fix) و تابلوهای فشار متوسط کشويي (Withdraw able) تقسيم کرد.

در مراکزی که با هدف توزیع جریان برق یا انتقال آن فعالیت می کنند، بهترین گزینه استفاده از تابلو برق فشار متوسط خواهد بود. اشباع کردن محفظه تابلوبرق فشار متوسط با گاز هگزاپلوئید گوگرد، ایمنی فوق‌ العاده‌ ای برای اپراتور به وجود خواهد آورد.
